Мотор-редуктор одноступенчатый МРВЦ-80

Приводной механизм используется в комплектах концевых балок, которые, в свою очередь, применяются для перемещения кран-балки вдоль пролёта.

В данном мотор-редукторе применяются косозубые шестерни, что увеличивает срок службы, надёжность и прочность. Посадочный диаметр под вал 20 мм. Комплектуется электродвигателями 0,18 – 0,37 кВт с частотой вращения 1000-1500 об.мин. При необходимости возможно укомплектовать электродвигателем 0,55 кВт. Для этого дополнительно изготавливается переходной фланец крепления электродвигателя.

Устанавливается мотор-редуктор на приводном валу концевой тележки. Для этого полый вал редуктора соединяется с валом концевой-тележки, после чего закрепляется для предотвращения прокручивания.

Закрепить можно двумя способами:

1. болтом (Фото 1)

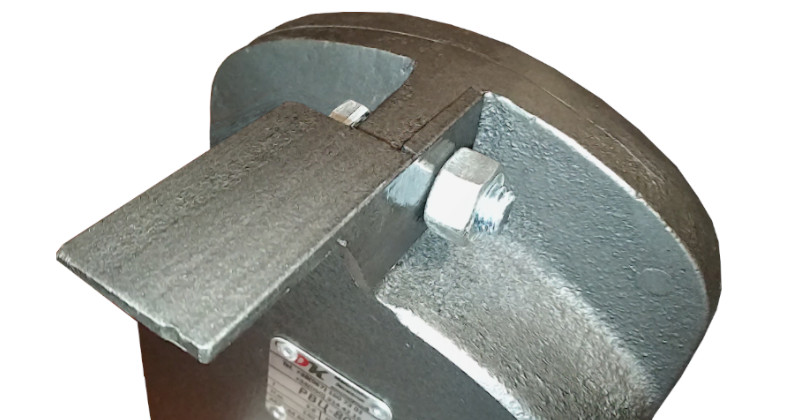

2. кронштейном (Фото 2)

Для крепления редуктора к балке вторым способом необходимо: 1) скрепить кронштейн с редуктором с помощью болта; 2) приварить кронштейн сварочным аппаратом на стороне концевой балки.

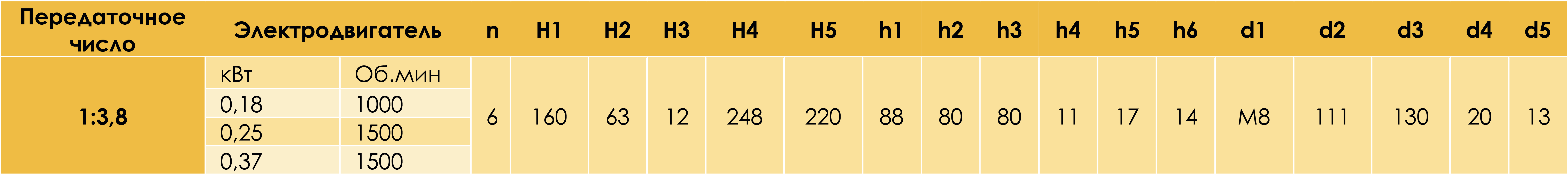

Технические характеристики:

• Скорость вращения на выходе – 347 об.мин; 239 об.мин при использовании электродвигателей с частотой вращения 1320 об.мин и 910 об.мин соответственно.
• Скорость передвижения кран-балок – 8-35 м/мин. (по заказу)
• Вращение в любую сторону.

Условия эксплуатации:

Режим работы	в зависимости от электродвигателя
Нагрузка	постоянная, переменная в одном направлении или в реверсе.
Вращение вала	в любую сторону
Окружающая среда	неагрессивная, невзрывоопасная.

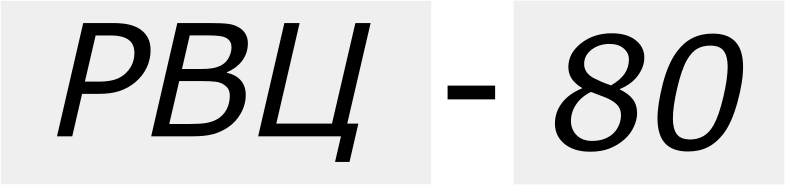

Условное обозначение:

РВЦ – редуктор вертикальный цилиндрический 80 – межосевое расстояние между валами (мм)

Фото:

Заказать редукторы вы можете по телефонам:
+38 (050) 914 4216; +38 (067) 160 7301
Отправить заявку на электронную почту с указанием контактов — dkc@dkcrane.com

Постоянным клиентам предоставляются скидки
